ملخص المادة
روجرز ثنائي الفينيل متعدد الكلورتُستخدم المواد على نطاق واسع في التطبيقات الإلكترونية عالية التردد وعالية السرعة حيث تفشل لوحات FR4 القياسية في الحفاظ على سلامة الإشارة. يستكشف هذا المقال كيفية عمل تقنية Rogers PCB، وسبب تفضيلها في دوائر الترددات اللاسلكية والميكروويف، وكيف يمكن للمهندسين حل تحديات التصميم الشائعة مثل فقدان الإشارة، وعدم استقرار العزل الكهربائي، والإدارة الحرارية. كما يوفر أيضًا مقارنات عملية ورؤى التصميم وإرشادات التطبيق لمساعدة المهندسين والمشترين على اتخاذ قرارات مستنيرة.

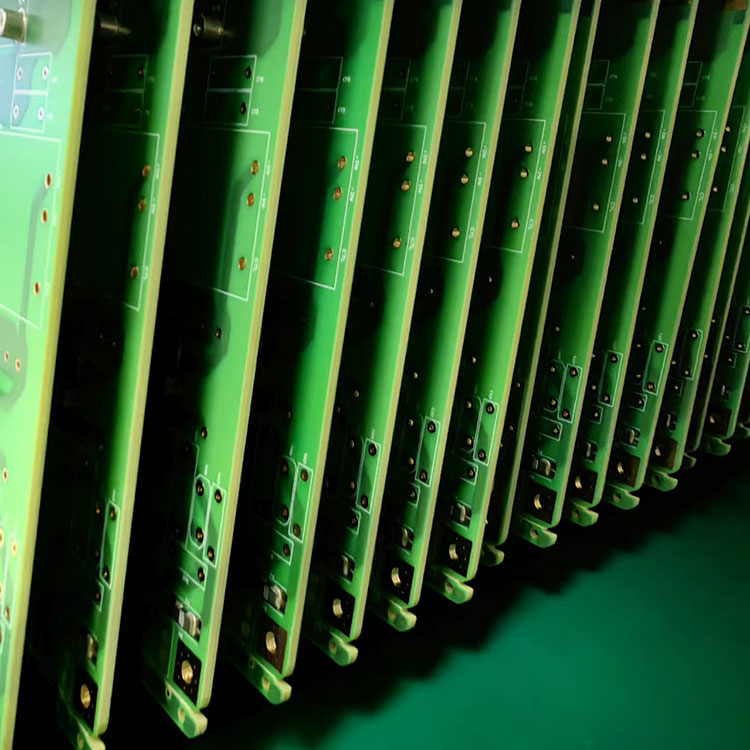

إن Rogers PCB عبارة عن لوحة دوائر مطبوعة عالية الأداء تم إنشاؤها باستخدام شرائح متخصصة طورتها شركة Rogers Corporation. على عكس مواد FR4 التقليدية، تم تصميم شرائح روجرز لتحقيق ثابت العزل الكهربائي المستقر (Dk)، وفقدان الإشارة المنخفض، والموثوقية الحرارية الممتازة. هذه الخصائص تجعلها مثالية للتطبيقات عالية التردد حيث تكون سلامة الإشارة أمرًا بالغ الأهمية.
تشتمل مواد Rogers الشائعة على سلسلة RO4350B وRO4003C وRT/duroid، وقد تم تحسين كل منها لتلبية متطلبات تصميم الترددات اللاسلكية والميكروويف المختلفة.
في أنظمة الاتصالات الحديثة، حتى التشوه البسيط في الإشارة يمكن أن يؤدي إلى مشكلات كبيرة في الأداء. تعالج مركبات روجرز ثنائي الفينيل متعدد الكلور هذه المشكلة من خلال السلوك العازل المتحكم فيه وقيم الظل المنخفضة للخسارة.
هذه المزايا تجعل مواد روجرز ضرورية في هندسة الترددات اللاسلكية، حيث الدقة والموثوقية غير قابلة للتفاوض.
| ميزة | روجرز ثنائي الفينيل متعدد الكلور | FR4 ثنائي الفينيل متعدد الكلور |
|---|---|---|
| استقرار عازل ثابت | عالية جدًا | معتدل |
| فقدان الإشارة | منخفض جدًا | أعلى |
| نطاق التردد | الميكروويف / الترددات اللاسلكية (جيجاهرتز) | التردد المنخفض إلى المتوسط |
| الأداء الحراري | ممتاز | معيار |
| يكلف | أعلى | أدنى |
في حين أن FR4 مناسب للإلكترونيات العامة، فقد تم تصميم Rogers PCB خصيصًا للبيئات ذات الأداء الحرج.
تستخدم مواد روجرز ثنائي الفينيل متعدد الكلور على نطاق واسع في الصناعات التي تتطلب دقة عالية التردد:
تتطلب هذه التطبيقات نقل إشارة مستقر مع الحد الأدنى من التشويه، مما يجعل مواد روجرز هي الخيار المفضل.
يتطلب التصميم باستخدام Rogers PCB اهتمامًا دقيقًا بالمعلمات الكهربائية والميكانيكية. فيما يلي أفضل الممارسات الأساسية:
يمكن أن يؤدي التصميم غير المناسب إلى انعكاس الإشارة، وفقدان الإدراج، وانخفاض كفاءة النظام.
على الرغم من مميزاته، فإن تصميم روجرز لثنائي الفينيل متعدد الكلور يطرح العديد من التحديات:
غالبًا ما يعتمد المهندسون تصميمات هجينة لتحقيق التوازن بين الأداء وكفاءة التكلفة دون المساس بسلامة الإشارة.
يعتمد اختيار صفح روجرز الصحيح على متطلبات التطبيق:
وتشمل عوامل الاختيار الرئيسية نطاق التردد، وثابت العزل الكهربائي، والظروف الحرارية، وقيود الميزانية.
س 1: ما الذي يجعل روجرز ثنائي الفينيل متعدد الكلور أفضل من FR4؟
ج: يوفر Rogers PCB فقدانًا أقل للإشارة واستقرارًا أفضل للعزل الكهربائي وأداءً فائقًا عند الترددات العالية مقارنةً بـ FR4.
س 2: هل يستخدم روجرز ثنائي الفينيل متعدد الكلور في الفضاء الجوي فقط؟
ج: لا. فهو يستخدم على نطاق واسع في الاتصالات السلكية واللاسلكية، ورادار السيارات، وأنظمة الترددات اللاسلكية التجارية أيضًا.
س 3: لماذا يعتبر روجرز ثنائي الفينيل متعدد الكلور أكثر تكلفة؟
ج: تأتي التكلفة من تركيبة المواد المتقدمة ومتطلبات التصنيع المتخصصة.
Q4: هل يمكن خلط Rogers PCB مع FR4؟
ج: نعم، تُستخدم عمليات التكديس الهجين بشكل شائع لتحسين التكلفة والأداء.
س 5: ما هو نطاق التردد الذي يمكن أن يدعمه روجرز ثنائي الفينيل متعدد الكلور؟
ج: اعتمادًا على المادة، يمكنه الدعم من عدة جيجا هرتز حتى نطاقات تردد الموجات الدقيقة.
تلعب تقنية Rogers PCB دورًا حاسمًا في الإلكترونيات الحديثة عالية التردد، مما يتيح نقل إشارة مستقر وفعال في البيئات الصعبة. من شبكات 5G إلى أنظمة الفضاء الجوي، فإن مزاياها في استقرار العزل الكهربائي وأداء الخسارة المنخفض تجعلها حجر الزاوية في تصميم الدوائر المتقدمة.
بالنسبة للمهندسين وفرق المشتريات الذين يبحثون عن حلول موثوقة لثنائي الفينيل متعدد الكلور عالي التردد، فإن العمل مع الشركات المصنعة ذات الخبرة يضمن الأداء الأمثل وسهولة التصنيع.هاينريوفر PCB حلول تصنيع Rogers PCB مخصصة مصممة خصيصًا لتطبيقات الترددات اللاسلكية والميكروويف المعقدة. إذا كنت تخطط لمشروعك التالي عالي الأداء،هاينراتصل بنالمناقشة متطلباتك والحصول على دعم هندسي متخصص.
