باعتبارها واحدة من أكثر الشركات المصنعة للمركبات الصينية ، نود أن نوفر لك شراء المكونات الإلكترونية. وسنقدم لك خدمات تصنيع EMS Electronics وتصميم لوحة PCB.
Hayner PCB هي شركة لتصنيع ثنائي الفينيل متعدد الكلور ، وتقدم منتجات PCB ذات الجودة العالية والأسعار الفخر. هدفنا: إضاءة كل شبر من أرض العالم!
LED يقف على الصمام الثنائي المنبعث للضوء. تنتج منتجات إضاءة LED الضوء على ما يصل إلى 90 ٪ بشكل أكثر كفاءة من المصابيح الإضاءة المتوهجة.

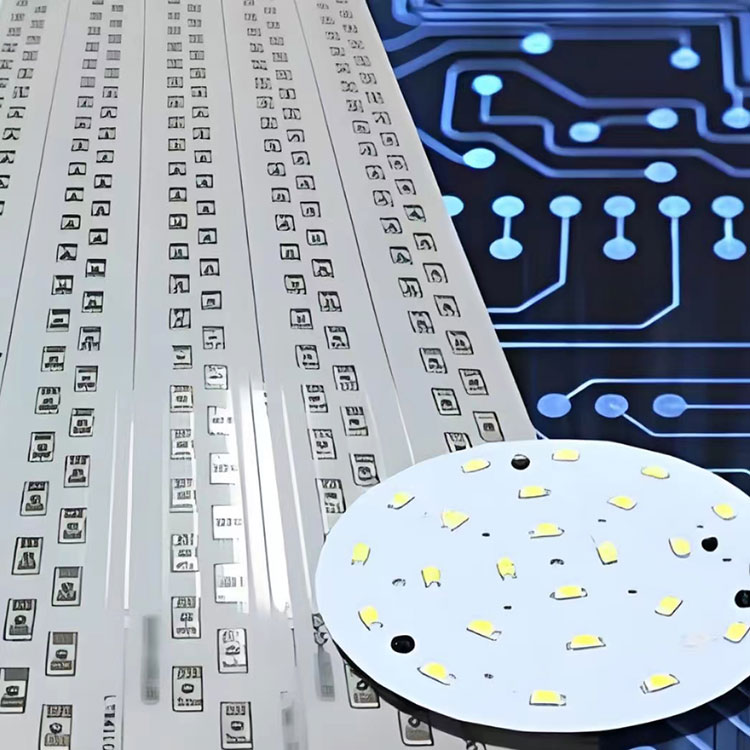

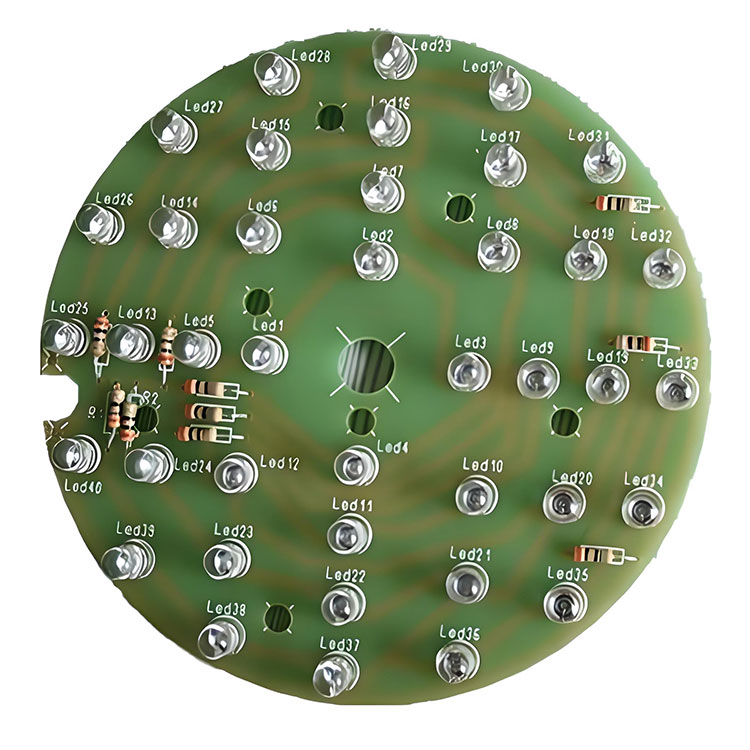

LED PCB هي لوحة دوائر مطبوعة تربط رقائق LED والأسلاك معًا. وظيفتها الرئيسية هي تحويل الطاقة الكهربائية إلى طاقة خفيفة ، وبالتالي تحقيق الوظيفة المضيئة لـ LED.
الفوائد الرئيسية لألواح الدوائر LED هي انخفاض استهلاك الطاقة: تستخدم LEDs طاقة أقل بنسبة 75 ٪ على الأقل من المصابيح المتوهجة.
نظرًا لمزاياه مثل السطوع العالي ، واستهلاك الطاقة المنخفض ، وعمر طويل ، أصبح LED PCB هو المادة المفضلة في حقل الإضاءة.
لوحة دائرة ثنائي الفينيل متعدد الكلور تعاني من العديد من التطبيقات ، أحدها هو إضاءة LED. LED PCB هو جوهر إضاءة LED.
تتمتع مصابيح LED PCB بكفاءة ممتازة في استخدام الطاقة ، والتكلفة المنخفضة ، وحد أقصى مرونة في التصميم ، مما يجعلها مناسبة للعديد من تطبيقات الإضاءة.
1. الاتصالات السلكية واللاسلكية: تستخدم مصابيح مؤشر LED وعروضها دائمًا في معدات الاتصالات السلكية واللاسلكية.
2. السيارات: يتم استخدام مصابيح LED من الألومنيوم PCB أيضًا في مصابيح مؤشرات السيارات ، وأضواء الفرامل ، والمصابيح الأمامية ، والتطبيقات الأخرى.
3. أجهزة الكمبيوتر: أصبحت شاشات LED وأضواء المؤشرات شائعة بشكل متزايد في تطبيقات الكمبيوتر.
4. الطبي: تستخدم أدوات الإضاءة المستخدمة في العمليات الجراحية والفحوصات الطبية مصابيح LED عالية الطاقة.
|
تحديد |
القدرة |
|
مادة ثنائي الفينيل متعدد الكلور |
FR-4 ، Hi TG ، Rogers ، Taconic ، Argon وما إلى ذلك. |
|
طبقة ثنائي الفينيل متعدد الكلور |
1-30 طبقة |
|
أنواع ثنائي الفينيل متعدد الكلور |
فردي/على الوجهين ، متعدد الطبقات |
|
سمك النحاس |
1-6 أوقية |
|
سمك اللوحة |
S/D 0.2-0.7mm ، متعدد الطبقات: 0.40-7.0 مم |
|
الانتهاء من السطح |
Hasl ، Osp ، Gold Gold ، Flash Gold Finger |
|
فيلم لحام |
أخضر ، أحمر ، أصفر ، أزرق ، أبيض ، أسود ، أرجواني ، أسود غير لامع ، أخضر غير لامع |
|
طباعة الشاشة |
أبيض ، أسود |
|
دقيقة. حجم الثقب |
0.2mm الحفر الميكانيكية |
|
4mil تمرين ليزر |
|
|
min.line التباعد / عرض min.line |
6mil |
|
6mil |
|
|
دقيقة. جسر قناع لحام |
0.08mm |
|
الأعلى. حجم الإنتاج |
400x510mm |
|
السيطرة على المعاوقة |
50Ω ± 5Ω ، 90Ω ± 9Ω ، 100Ω ± 10Ω |
|
نسبة العرض إلى الارتفاع |
15: 1 |
|
عن طريق القدرة على التوصيل |
0.2-0.8mm |
|
معيار ثنائي الفينيل متعدد الكلور |
المعيار IPC-II |
|
الاعوجاج والتحول |
0.75 ٪ |
|
شهادة |
ISO9001.IATF16949.ROSH.UL. |
|
ضبط الجودة |
الأشعة السينية ، اختبار AOI ، اختبار الوظائف (اختبار 100 ٪) |
|
توصيل |
PCB 3-7 أيام ، PCBA 2-3 أسابيع |
خطوط إنتاج Vseven SMT -100 مليون نقطة في اليوم
خطوط إنتاج Vfour tht --- 0.50 مليون نقطة في اليوم
خطوط التجميع النهائية Vthree ---- 15000pcs/Day
Vone Aging Room -------------- 2،000pcs/Day
خطوط الرش Vthree ------------- 3،000pcs/Day
